Technische ruimte voor villa's: het hart van uw domotica-netwerk
Alle netwerk-, domotica- en AV-apparatuur heeft een thuisbasis nodig: de technische ruimte. In een villa is dit de plek waar switches, firewall, patchpanelen, domotica-controllers en eventueel een NAS of mediaserver samenkomen. Een goed ingerichte technische ruimte maakt beheer, uitbreiding en troubleshooting aanzienlijk eenvoudiger.
Wat hoort er in een technische ruimte voor een villa?
Een goed ingerichte technische ruimte bevat doorgaans de volgende componenten:
- 19"-rack of muurkast: gestandaardiseerde behuizing voor alle actieve en passieve apparatuur.
- Patch-paneel: alle bekabelingsaansluitpunten vanuit de woning komen hier samen. Overzichtelijk gelabeld en eenvoudig te patchen.
- Core switch: de centrale managed switch met PoE+-poorten voor access points, camera's en domotica-apparaten.
- Firewall/router: de grens tussen uw thuisnetwerk en het internet, met VLAN-routing tussen interne segmenten.
- Domotica-controller: de Miniserver (Loxone), HomeServer (Gira), Asano (Basalte) of KNX IP-router.
- UPS (ononderbroken stroomvoeding): beschermt apparatuur tegen stroomonderbrekingen en spanningspieken.
- Ventilatie: actieve apparatuur produceert warmte. Een geventileerde kast of ruimte is essentieel voor de levensduur van de apparatuur.
Locatiekeuze: centraal in de woning
Een centrale locatie minimaliseert de kabellengte naar alle aansluitpunten in de woning en reduceert de kans op signaalverlies. Bij voorkeur kiezen wij een ruimte zonder directe zonbeschiening — een technische berging, kelder of aparte meterkast. In een villa met meerdere vleugels kan een second stack-locatie met een sub-distributie nodig zijn.

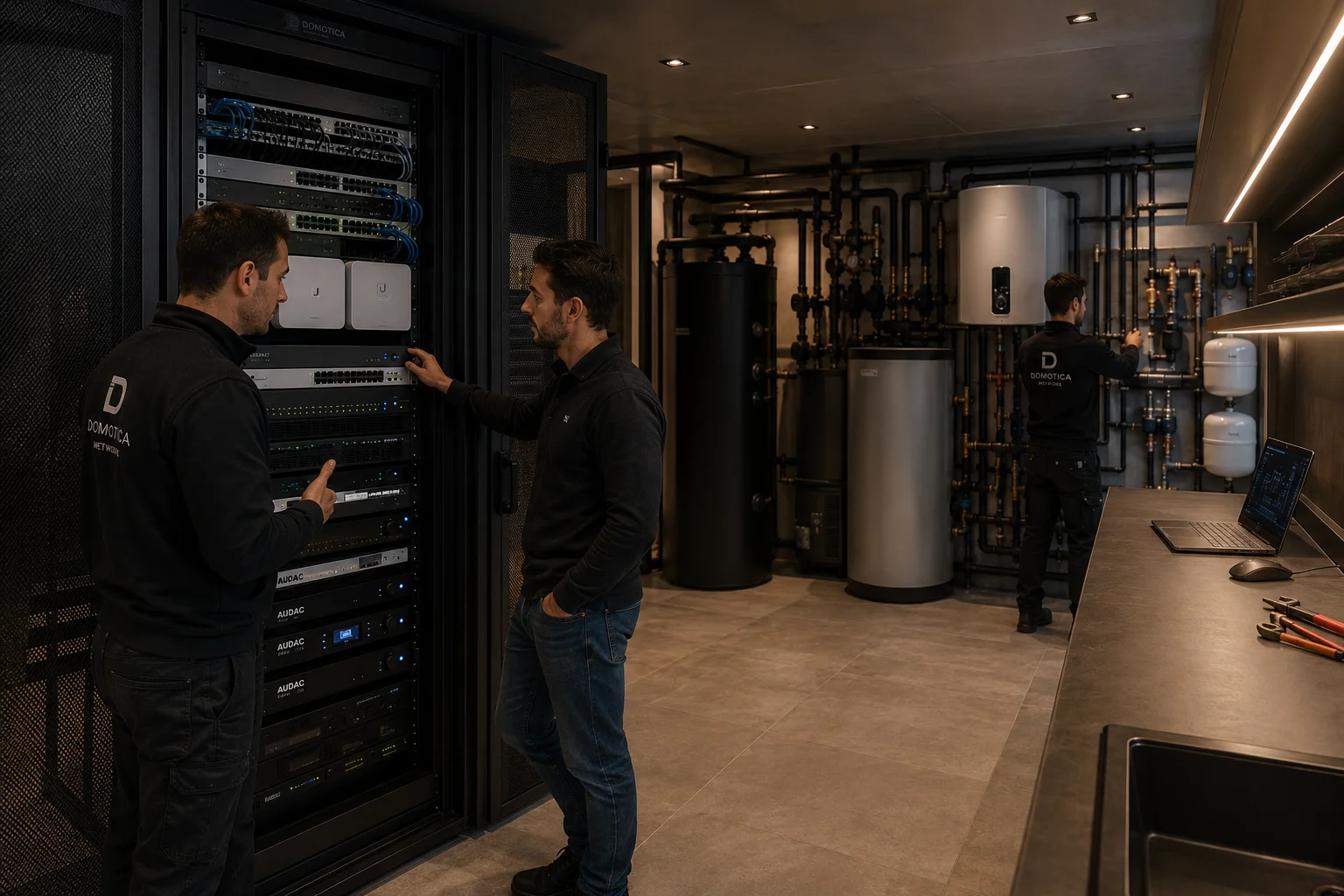

Rack-opbouw: de juiste volgorde van boven naar beneden
Een logische rack-opbouw maakt het verschil bij beheer en storingsdienst. Wij hanteren standaard de volgende indeling van boven naar beneden: patchpanelen voor vloer één bovenaan, gevolgd door patchpanelen per vloer, dan de coreswitch, dan de firewall/router, dan de domotica-controller en ten slotte de UPS onderaan — laag in het rack omdat hij zwaar is. Actieve apparatuur staat niet direct naast of boven passieve patchpanelen om warmtestuwing te voorkomen. Kabelbeheer-panelen (1U blank) scheiden de secties en houden patchkabels geordend. Achter het rack loopt gestructureerd de overschot van patchkabels — geen wirwar, maar een netjes gebundeld geheel. Dit is de standaard die wij in elk project toepassen.
Patchkast voor villa's: gestructureerd en overzichtelijk
Een nette patchkast is meer dan esthetiek. Duidelijke labeling en kleurcodering per VLAN of zone maken het eenvoudig om snel de juiste verbinding te vinden bij beheer of storingen. Wij gebruiken kleurgecodeerde patchkabels en labelen alle poorten op het patchpaneel en de switch.
Afstemming met elektricien en domotica-installateur
De technische ruimte is gedeeld terrein: de elektricien installeert de groepenkast, wij installeren het netwerkrack, de domotica-installateur monteert zijn controllers. Goede coördinatie over ruimtegebruik, kabelroutes en stroomvoorziening voorkomt conflicten. Wij nemen hierin een coördinerende rol. Zie ook samenwerking met installateurs.
Wat kunt u verwachten bij oplevering van de technische ruimte?
Bij oplevering is de technische ruimte netjes, overzichtelijk en volledig gedocumenteerd. Elk patchpaneel-port is gelabeld met kamer- en puntnummer. Elke switchpoort is gelabeld met het bijbehorende patchpaneel-port. Patchkabels zijn per VLAN kleurgecodeerd. U ontvangt een volledig netwerkoverzicht als PDF: alle apparaten, IP-adressen, VLAN-toewijzingen en wachtwoorden in een beveiligd document. Zo kan iedere monteur — van ons of van een andere partij — in de toekomst snel de juiste verbinding vinden.
Toekomstbestendigheid
Wij dimensioneren de technische ruimte altijd met uitbreidingsruimte. Een rack dat nu voor 60% gevuld is, biedt ruimte voor toekomstige uitbreiding zonder dat alles opnieuw ingericht hoeft te worden. Bekabeling naar reservepunten in de woning zorgt dat nieuwe aansluitingen eenvoudig kunnen worden geactiveerd. Meer over bekabeling voor slimme woningen en domotica netwerk aanleggen.
Veelgemaakte fouten bij de inrichting van een technische ruimte
- Technische ruimte te klein plannen: een volle kast zonder uitbreidingsruimte maakt toekomstige uitbreiding kostbaar en werkt warmtestuwing in de hand.
- Geen UPS plaatsen: een korte stroomonderbreking of spanningspiek kan domotica-controllers beschadigen of tot configuratieverlies leiden.
- Actieve apparatuur zonder adequate ventilatie: switches en routers die oververhitten, vallen terug op lagere prestaties of gaan voortijdig kapot.
- Patchkast zonder labeling: bij een storing kost het zoeken naar de juiste verbinding onnodig veel tijd, zeker als de installatie door een andere partij is opgeleverd.
- Netwerk en elektra door elkaar in de kast: 230V-leidingen naast UTP-bekabeling verhoogt de kans op elektromagnetische interferentie en is in veel gevallen niet conform de installatienormen.
Plan de technische ruimte voor uw villa
Bent u in de planningsfase van een villa of renovatie? Wij denken graag mee over de inrichting van de technische ruimte. Neem contact op of vraag een offerte aan.
Veelgestelde vragen
Vragen over technische ruimte voor villa's
Hoe groot moet een technische ruimte voor een villa zijn?
Voor een gemiddelde villa (300–600 m²) volstaat doorgaans een ruimte van 1–2 m² voor het netwerkrack, naast de bestaande groepenkast. In grotere villa's of woningen met uitgebreide AV-installaties kan een separate technische ruimte van 4–6 m² wenselijk zijn.
Is een UPS noodzakelijk in de technische ruimte?
Sterk aanbevolen. Een UPS beschermt de apparatuur tegen stroomonderbrekingen en spanningspieken, en zorgt voor een gecontroleerde afsluiting. Domotica-controllers die abrupt worden uitgeschakeld kunnen configuratieverlies oplopen.
Kunnen jullie ook een bestaande technische ruimte reorganiseren?
Ja. Wij ruimen bestaande kasten op, vervangen ongeordende bekabeling door gestructureerde patchkabels en voegen labeling toe. Het resultaat is een overzichtelijke ruimte die eenvoudig te beheren is.
Wat is het verschil tussen een muurkast en een vrijstaand rack?
Een muurkast is compact en geschikt voor kleinere installaties. Een vrijstaand rack biedt meer ruimte, betere ventilatie en eenvoudiger toegang aan de achterzijde. In villa's met uitgebreide installaties kiezen wij doorgaans voor een vrijstaand rack.
